内周面を非接触で高精度測定
 |
| 小径対応 | 高精度 | イージーセッティング |
| 最小測定内径：φ1.1mm～ | 繰返し測定精度：σ<0.2μm | 自動調心機能を搭載。誰でも簡単測定。 |
| 高速測定 | |||
| 他項目同時測定 | |||

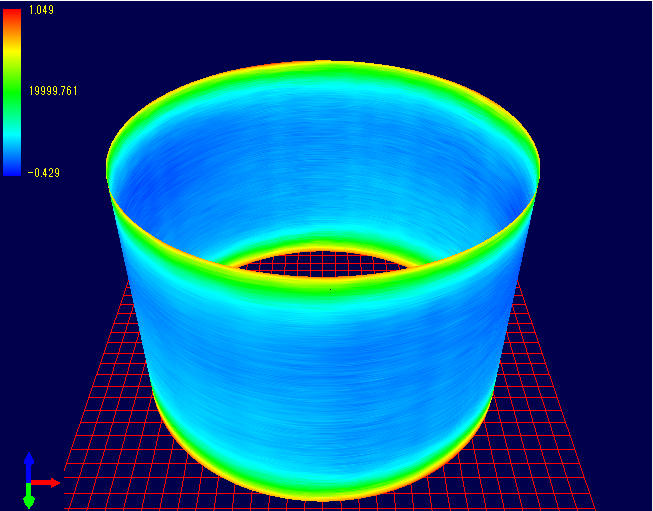

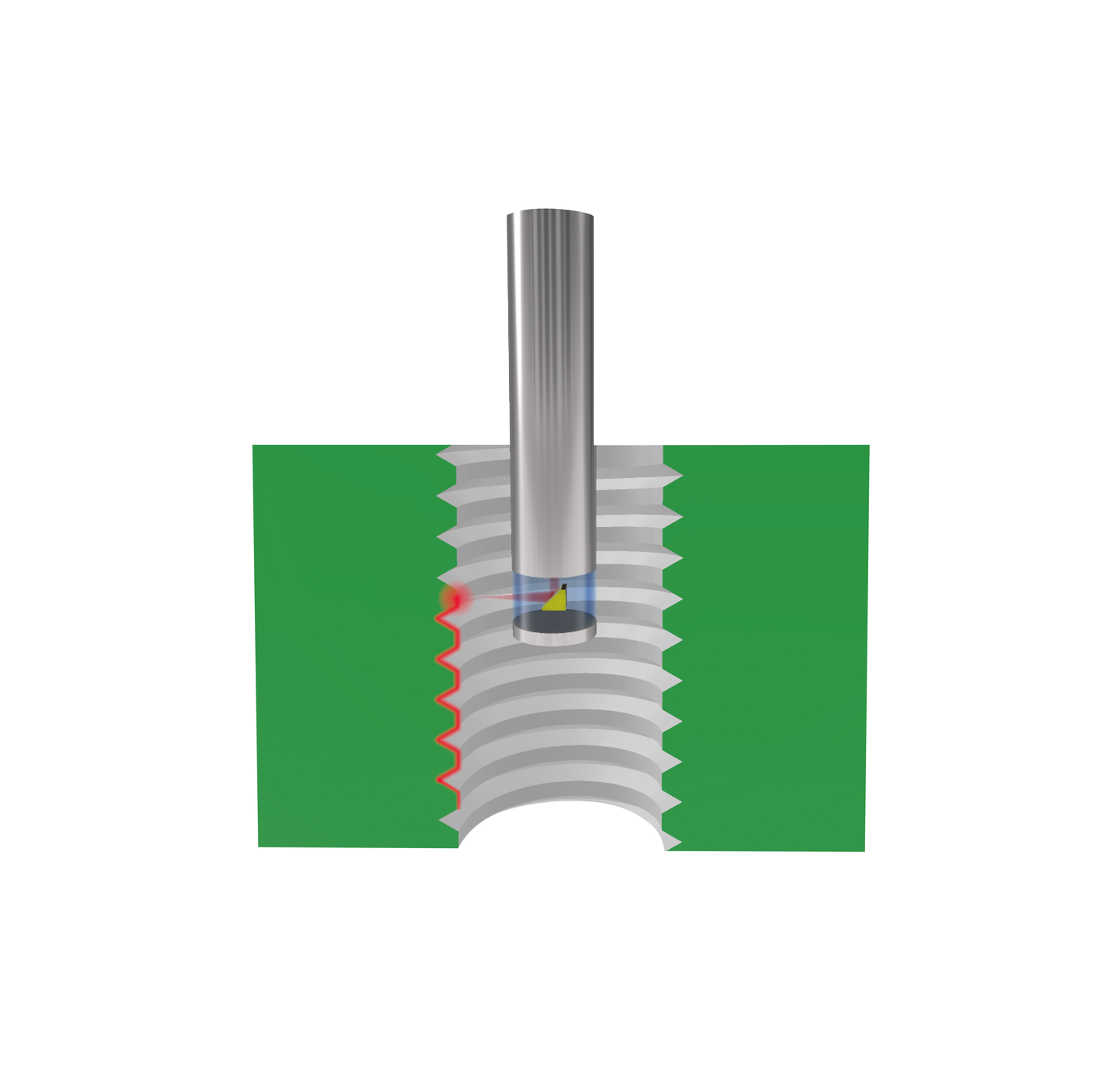

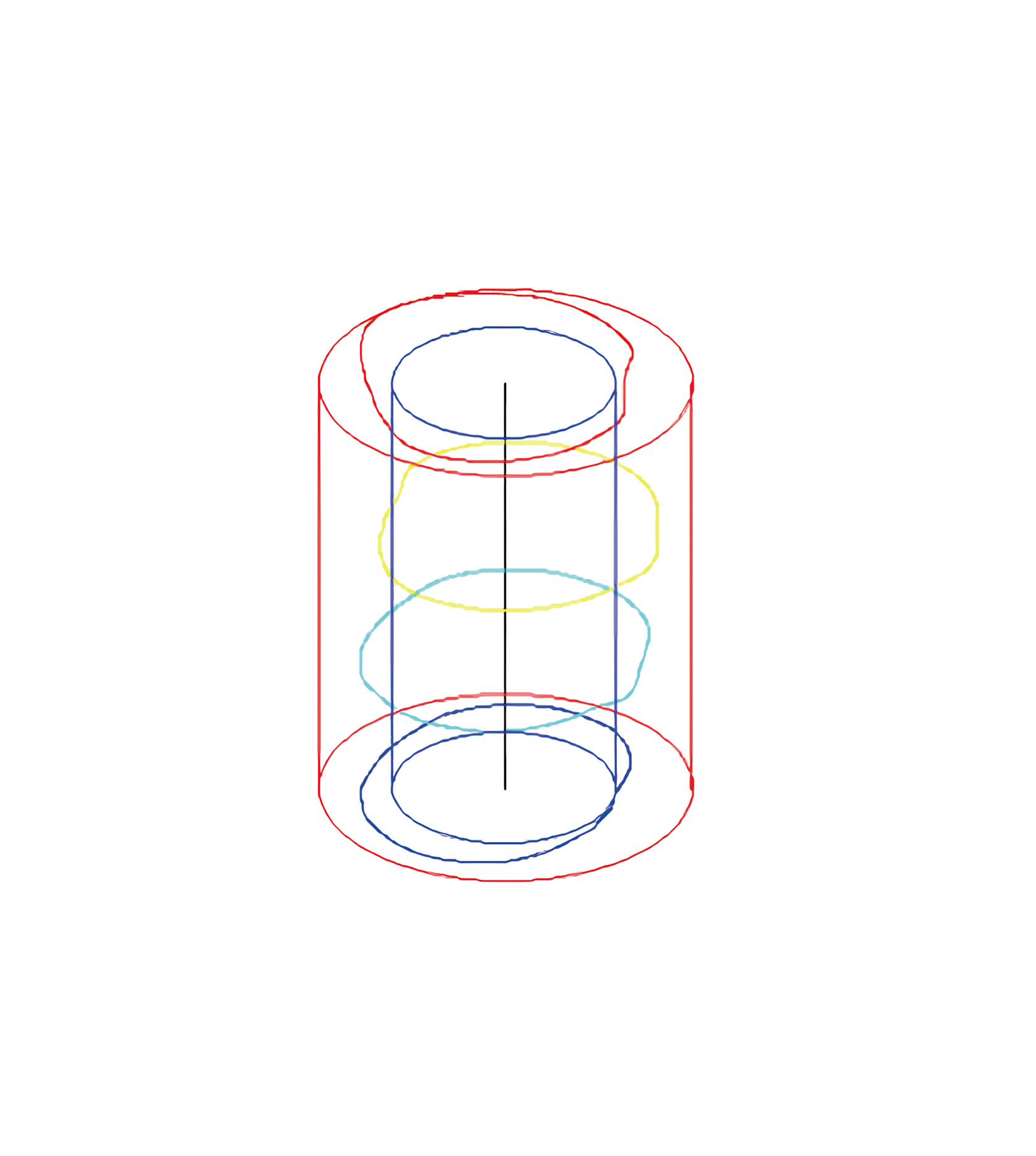

| 内径 | 真円度・円筒度 | ネジ形状 | 3D形状 |
 |
 |
 |
 |

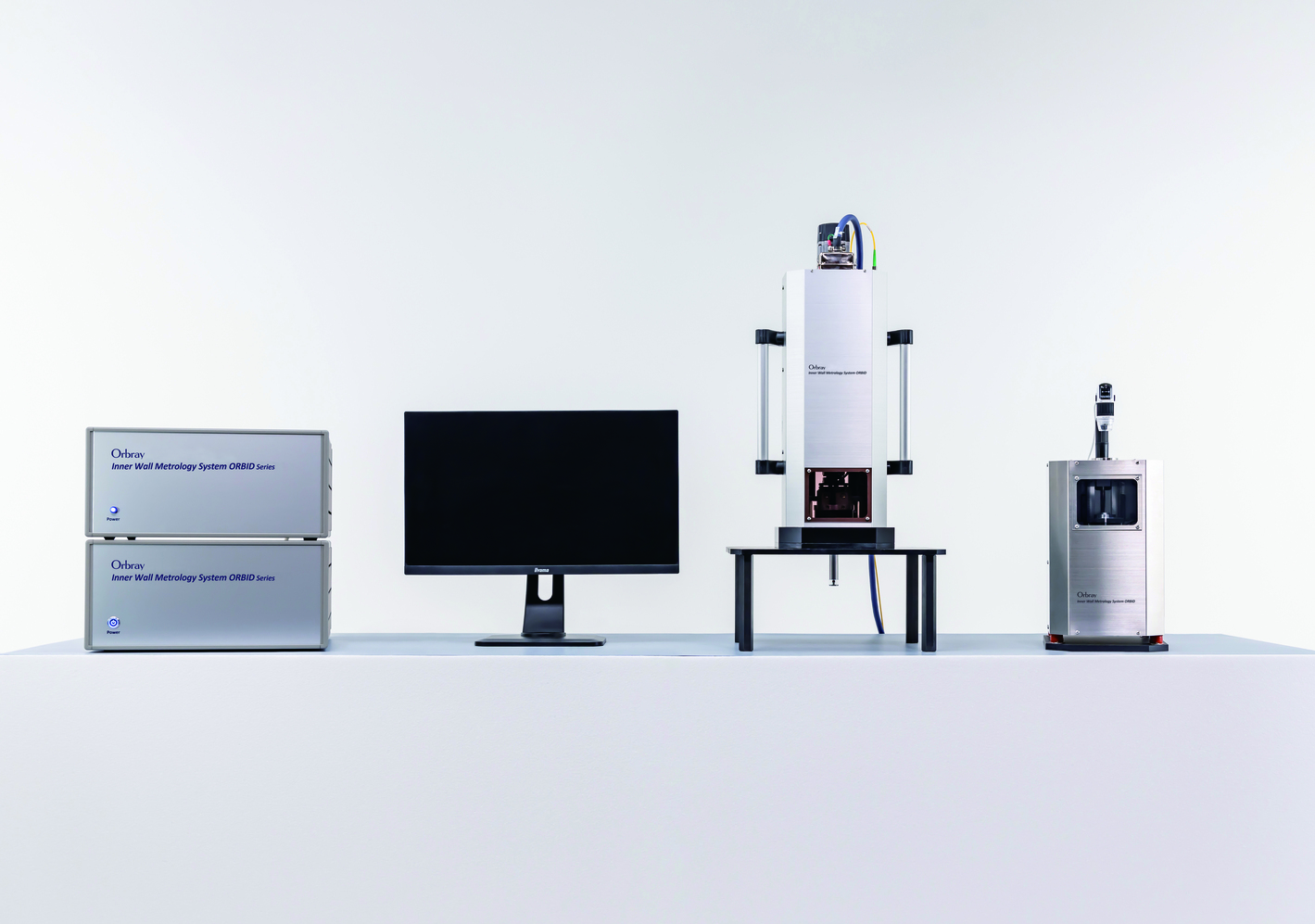

ラインナップ
| メカタイプ | ORBID-I インライン（大型）タイプ |

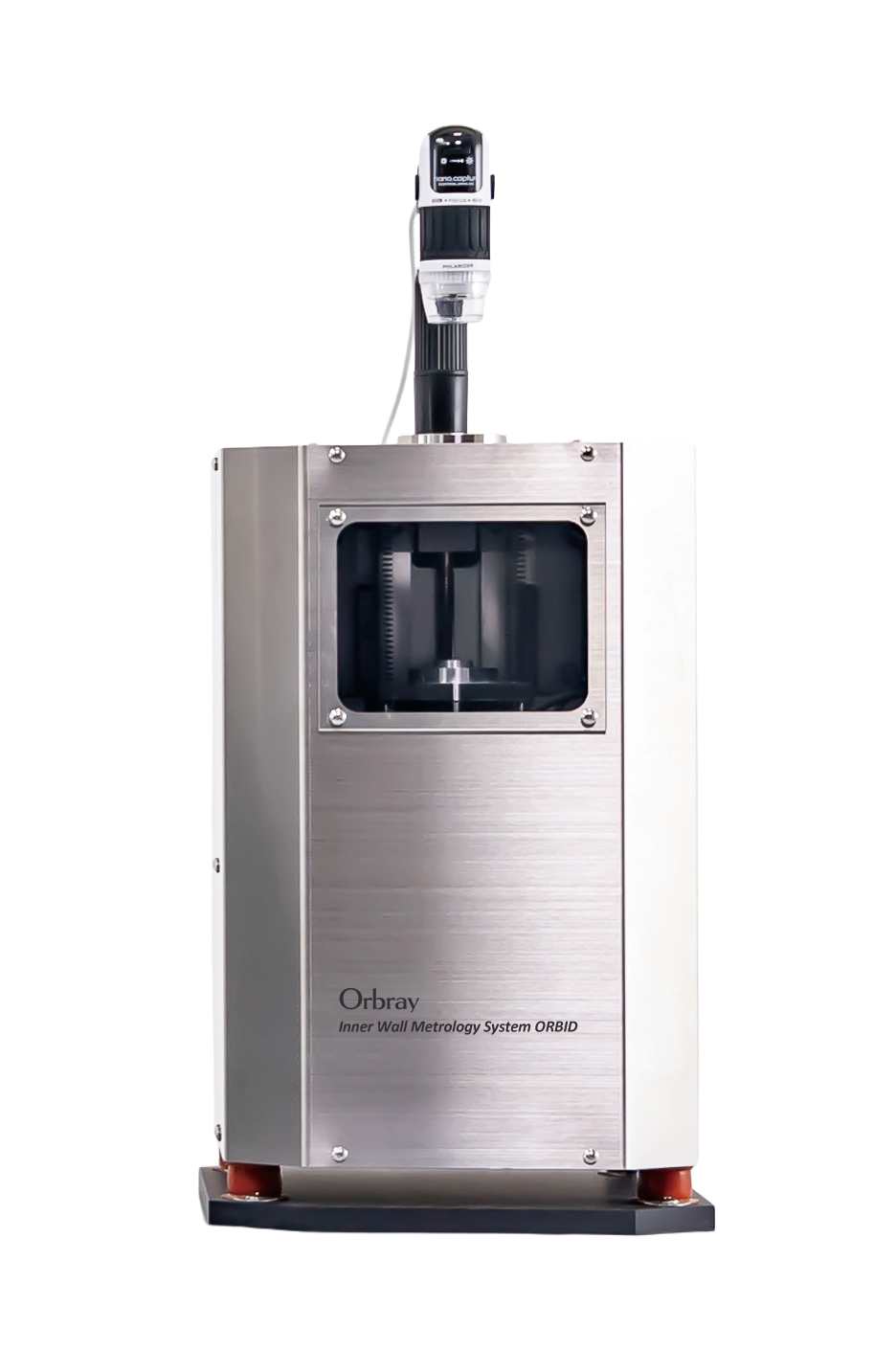

ORBID-D 卓上タイプ |
ORBID-SP セパレートタイプ |
 |
 |
 |
|
| 測定径範囲 ※1 | φ1.1mm～ | φ1.1～40mm（標準） | φ1.1mm～ |
| プローブ挿入方向 ※2 | 上 → 下 | 下 → 上 | ユーザー様機構に依る |
| 測定機能 |
最小二乗径、真円度、内面評価、円筒度、 |
最小二乗径、真円度、 内面評価 ※3 |
|
| 共通コンポーネント |
PC/戦闘ソフト 光学/制御ユニット |
||
| ステージ機構 | 調心用XYステージ、Z軸ステージ | 調心用XYステージ | |
| ユーザー様準備 | 架台 ワークスライダー 接続I/O 等 |
作業机 等 | Z軸/送り機構 取付アタッチメント 接続I/O 等 |
※1 測定径に応じた光プローブの取付が必要です。光プローブは各メカタイプ共通となります。
※2 測定時の姿勢により精度に影響する場合がございます。
※3 I/OによってはORBID-I, -D同等の測定が可能となる場合がございます（カスタム対応）。
